Сталь 20 (ст20) — характеристики, применение

Класс стали 20 — конструкционная углеродистая качественная.

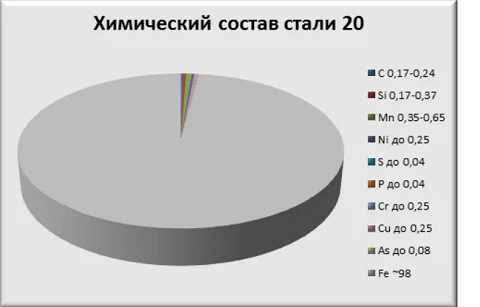

Химический состав стали 20Удельный вес: 7,85 г/см3

Твердость материала: HB 10 -1 = 163 МПа

Температура критических точек: Ac1=735 , Ac3(Acm)=850 , Ar3(Arcm)=835 , Ar1=680

Температура ковки, °С: начала 1280, конца 750, охлаждение на воздухе

Обрабатываемость резанием: в горячекатанном состоянии при HB 126-131 и δB=450-490 МПа,  К υ тв. спл=1,7 и Кυ б.ст=1,6

Свариваемость материала: без ограничений, кроме деталей после химико-термической обработки. Способы сварки: РДС, АДС под флюсом и газовой защитой, КТС

Флокеночувствительность: не чувствительна.

Склонность к отпускной хрупкости: не склонна.

Сталь 20 применение:

Трубы перегревателей, коллекторов и трубопроводов котлов высокого давления, листы для штампованных деталей, цементуемые детали для длительной и весьма длительной службы при температурах до 350 град. По СТ-ЦКБА 010-2004 критическая температура хрупкости 20°С.

Российские аналоги стали 20:

15, 25

Зарубежные аналоги стали 20:

Зарубежные аналоги стали 20

Вид поставки:

  • Сортовой прокат в том числе фасонный: ГОСТ 1050-88, ГОСТ 2590-2006ГОСТ 2591-2006ГОСТ 2879-2006, ГОСТ 8509-93, ГОСТ 8510-86, ГОСТ 8240-97, ГОСТ 8239-89.
  • Калиброванный пруток ГОСТ 7417-75ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 10702-78.
  • Шлифованный пруток и серебрянка ГОСТ 14955-77,
  • Лист толстый ГОСТ 1577-93, ГОСТ 19903-74,
  • Лист тонкий ГОСТ 16523-97.
  • Лента ГОСТ 6009-74, ГОСТ 10234-77, ГОСТ 103-2006, ГОСТ 82-70.
  • Проволока ГОСТ 5663-79, ГОСТ 17305-91.
  • Поковки и кованые заготовки ГОСТ 8479-70.
  • Трубы ГОСТ 10704-91, ГОСТ 10705-80, ГОСТ 8731-74, ГОСТ 8732-78, ГОСТ 8733-74, ГОСТ 5654-76, ГОСТ 550-75.
